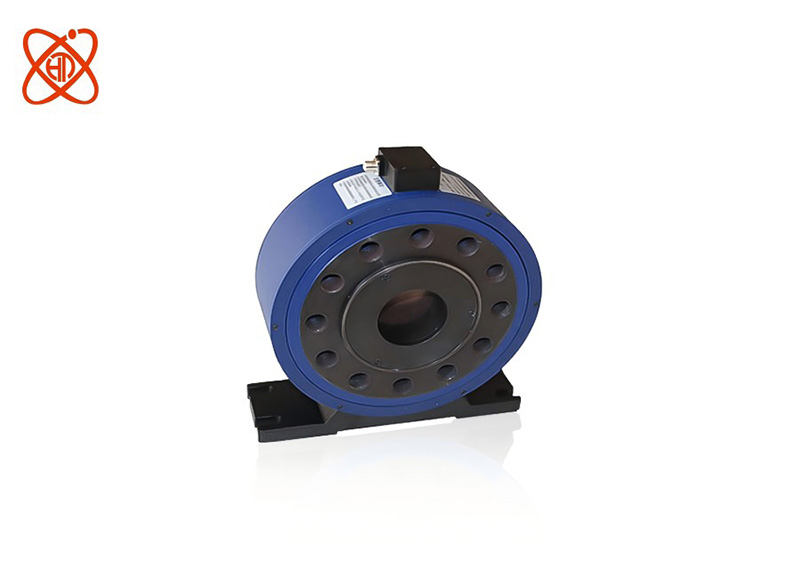

盘式扭矩传感器

来源：　点击数：5727次　更新时间：2025/8/28 15:04:41

盘式扭矩传感器←点击咨询购买
安装形式：止口支撑，法兰式安装
用来检测产品转矩、转速、功率的一种精密测量仪器
配套使用：TD-4D转矩转速测量仪

盘式转矩转速传感器是应变式传感器的一种，优点非常突出。相比其他传感器轴向尺寸非常紧凑，可直接与法兰相连。传感器内部没有轴承，转速不受轴承转速约束，可以做得更高。外壳与测量体没有轴承，没有位置约束，外壳无需特别安装配置同轴度。您可致电我公司，我们将根据您的使用工况和参数协助您选型。我公司技术热线：13615227229。

指标名称	参数规格
量　　程	0～±50N.m—±50KN.m可选
供电电源	±15V DC（适用于5～15kHz输出） 24V DC（适用于4～20mA、1～5V、0～10V输出）
扭矩信号	5～15kHz、4～20mA、1～5V、0～10V
转速量程	0～1000、3000、6000、8000、12000转/分
转速信号	60脉冲/转、4-20mA、0～10V（可选）
精度	±0.2%、±0.5%
年稳定性	0.3%/年
绝缘电阻	≥200MΩ（100VDC）
环境温度	-20～60℃
相对湿度	0～90%RH
过载能力	150%
频率响应	100μs
安装方式	盘式法兰

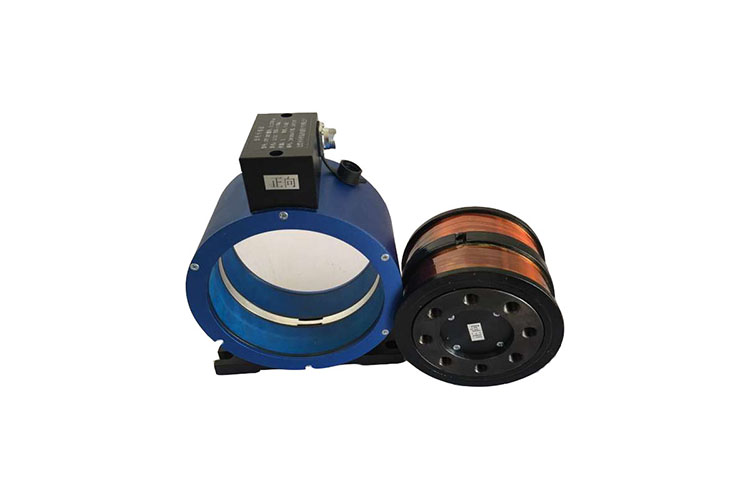

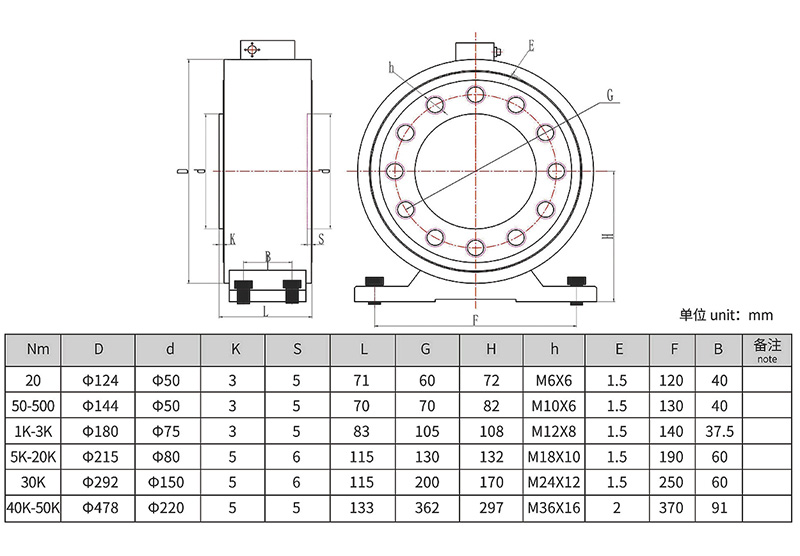

盘式扭矩传感器（B款分体图）

安装
1．盘式转矩转速传感器由静止外壳和旋转盘两部分组成.
2．将旋转盘的两端通过法兰联轴器分别与动力或负载联接.
3．静止外壳固定在基座上,调整间隙,保证静止外壳与旋转盘之间不可接触!

使用注意

1.按说明书接线，不得错接;
2.径向跳动不得大于0.5mm!
3..信号线输出不得对地,对电源短路;
4.屏蔽电缆线的屏蔽层必须与±15V电源的公共端（电源地）连接。
