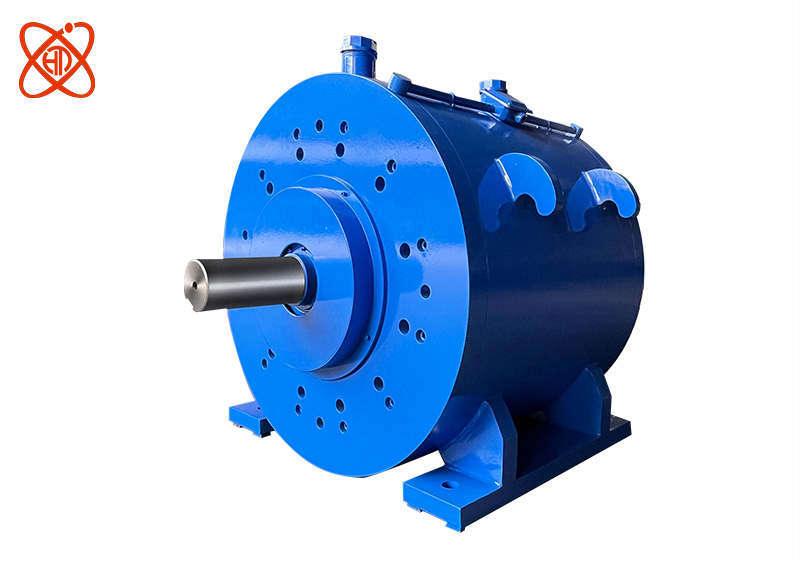

| 电涡流制动器 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 来源： 点击数：8041次 更新时间：2025/9/18 13:48:19 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

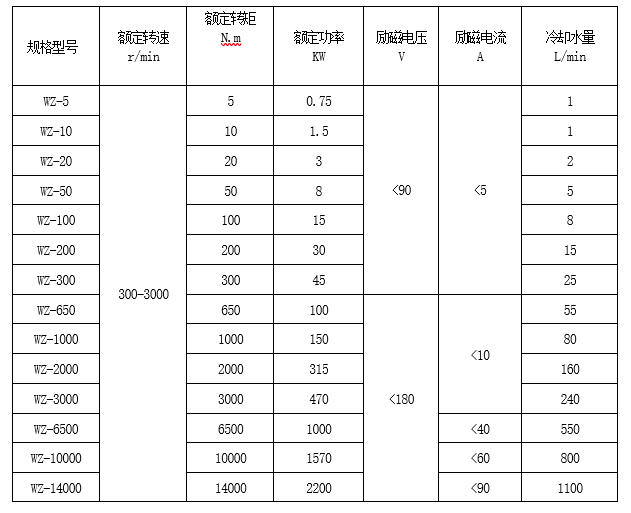

规格型号 |
额定转速 r/min |
额定转矩 N.m
|
额定功率 KW |
励磁电压 V |
励磁电流 A |
冷却水量 L/min |
|
WZ-5 |
300-3000 |
5 |
0.75 |
<90 |
<5 |
1 |
|
WZ-10 |
10 |
1.5 |
1 |
|||
|
WZ-20 |
20 |
3 |
2 |
|||
|
WZ-50 |
50 |
8 |
5 |
|||
|
WZ-100 |
100 |
15 |
8 |
|||
|
WZ-200 |
200 |
30 |
15 |
|||
|
WZ-300 |
300 |
45 |
25 |
|||
|
WZ-650 |
650 |
100 |
<180 |
<10 |
55 |
|
|
WZ-1000 |
1000 |
150 |
80 |
|||
|
WZ-2000 |
2000 |
315 |
160 |
|||
WZ-3000 |
3000 |
470 |
240 |
|||
|
WZ-6500 |
6500 |
1000 |
<40 |
550 |
||
|
WZ-10000 |
10000 |
1570 |
<60 |
800 |
||
|
WZ-14000 |
14000 |
2200 |
<90 |
1100 |
||
|

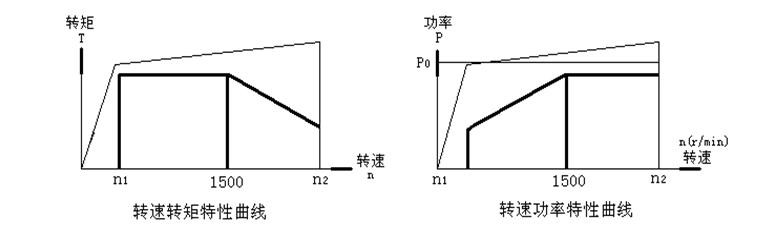

注1：转速<1500r/min不超过额定转矩；转速>1500r/min不超过额定功率KW 注2：3000rpm以上产品可定制，最高转速8000rpm |
||||||
- 特殊规格可定制；
-
后缀加G为高速型；
使用环境
1、最高环境温度不超过40℃；
2、海拔高度不超过2000m；
3、当环境温度为20℃时，相对湿度不大于85%。
注意事项
1、按额定转矩、转速、功率选用涡流制动器。严禁超转矩、超功率、超转速使用。
2、运行前须对电涡流制动器进行检查。核定铭牌数据是否为要求的规格；检查紧固件是否松动，各接线板接线是否正确，接触是否良好，如有缺陷或不良应予排除或更换；用500伏的兆欧表检查励磁绕组,其绝缘电阻不低于12M Ω。
3、产品安装时，以轴伸水平，底脚放平后旋紧地脚螺栓，并保证各相连装置转动轻快灵活。
4、冷却水中不含有直径1mm以上的固体颗粒或其它杂物，其pH值为6-8，硬度为300ppm以下，冷却水中建议添加防锈剂。
5、进水压力一般为不小于0.1Mpa，不大于0.3Mpa。
6、进水温度最高不超过30℃，出水温度约为50℃-60℃为宜，大于70℃时则应加大冷却水量。当环境温度低于4℃，为防止冷却水结冰，涨坏产品内部的密封件，请排干冷却水，或者选用对应的防冻液。
7、加载（加励磁）之前必须先通入冷却水，卸载（去励磁）之后才能断开冷却水。严禁无水运行，否则短时间便会损害设备。水压、流量应满足说明书要求。
8、电涡流制动器和控制器必须有可靠接地。
9、制动器不工作时必须关闭控制器，励磁电流回零。工作时注意励磁电压、电流，严禁超过额定参数运行。
10、电涡流制动器周围应保持清洁,进出水口应保持畅通。
11、制动器投入运行后，应定期给轴承添加润滑脂。
12、运行两年后应进行大修，清洗轴承，更换润滑脂，发现轴承损坏应更换。
