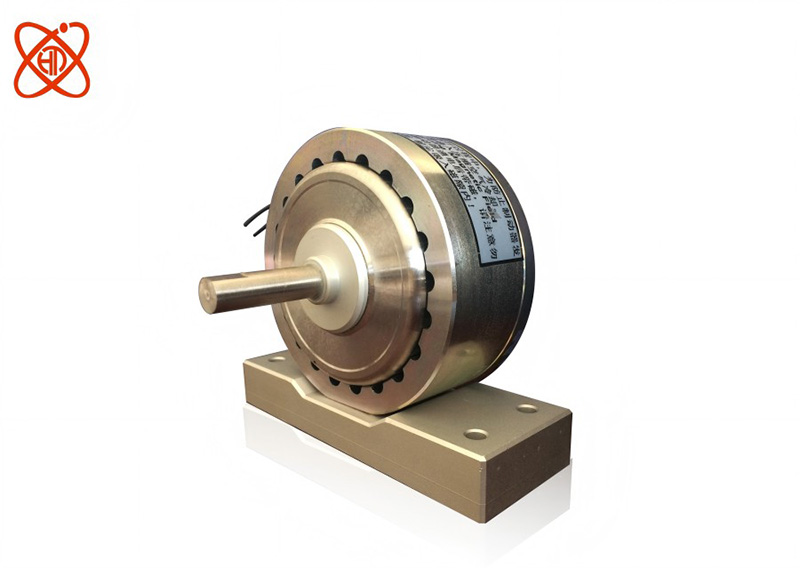

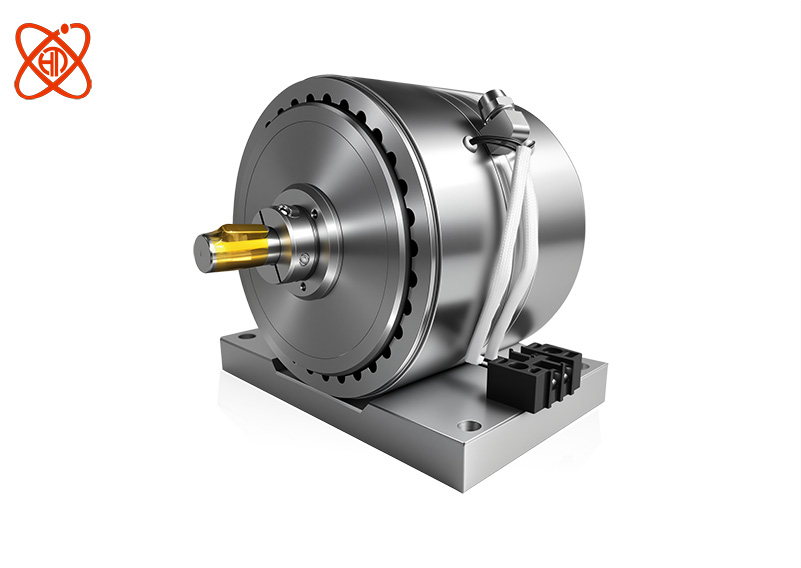

| ZC磁滞制动器 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 来源： 点击数：5972次 更新时间：2025/8/27 16:50:24 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用于转矩自动控制的执行器 配套使用产品：WLK加载控制器
1、 激磁电流——转矩特性：激磁电流与转矩呈良好线性关系，通过调节激磁电流可以无极控制转矩的大小。（图A）
2、转速——转矩特性：转矩与转速无关。（图B）
3、负载特性：
磁滞制动器的允许滑差功率，在散热条件一定时，是定值。其连续运行时，实际滑差需在允许滑差功率以内。使用转速高时，需降低转矩矩使用。（图C）
磁滞制动器具备多种扭矩、转速、功率等参数范围。为了选择一款适用于您使用的磁滞制动器，必须确定使用场合所需的最大扭矩、最大转速和最大功率等参数。 最大扭矩：磁滞制动器可以在任一转速点提供扭矩输出，包括低转速和零转速时，除了额定扭矩，还必须要考虑到测试过程中所有的扭矩点，包括堵转扭矩和崩溃扭矩。在选择制动器规格时，重点需要考虑的就是测试使用到的最大扭矩，其次就是所需要的最大功率。 最大转速：通常所说的最大转速与扭矩和功率并不相关，一般指马达在空载（空转）或在微小扭矩情况下能安全运转的最大转速。但是选型制动器应以马达或使用场合的负载最大转速来判定。 最大功率：额定功率是磁滞制动器能够接受到的最大功率及其测马达加载时发出的热量， 一般来讲，磁滞制动器的额定功率不能小于被测马达或旋转装置输出的滑差功率，否则会烧毁制动器。
滑差功率计算公式P=M*n/9.55=F*V P:滑差功率W(瓦） n：实际转速rpm（转/分） M：传递扭矩N.m(牛.米） F：张力N（牛顿） V：皮带速度m/s(米/秒） 磁滞制动器在工作过程中，消耗功率做功，转化为热量，具有额定的容许滑差功率，超过则会因过热而操作器件。 在有关卷线加工的场合，常常会用到张力控制，此时的线材、带材上实际张力转化为制动器扭矩，既由以下公式确定：M=F*R F:张力N（牛顿） R:材料卷筒半径m（米） M：力矩N.m(牛.米）

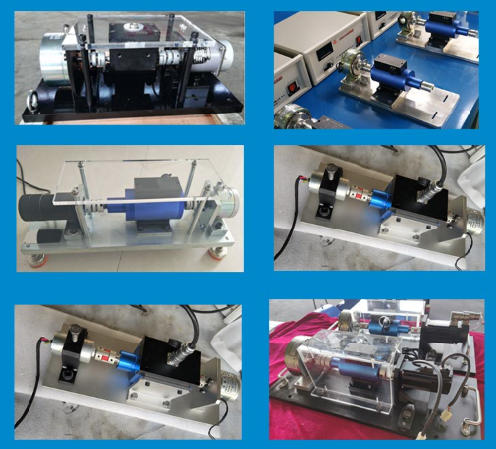

磁滞制动器与我公司生产的TR型转矩转速功率测量仪、CGQY型转矩转速传感器、WLK型自动控制器、自动测试软件可组成成套自动测功系统。 广泛应用于小型动力机械、传动机械输入、输出的转矩、转速、功率、效率的检测。 广泛应用于不同负载状态下动力机械输入技术参数的检测，如：电流、电压电功率、功率因数；振动、噪音；流量、压力等。 广泛应用于不同负载状态下动力机械控制器技术参数的检测，如变频器、直流电机控制器等。 磁滞制动器与我公司生产的WLK型控制器配套，可组成手动张力控制系统。 广泛应用于印刷、包装及纸品加工、电线、电缆加工等有关卷绕装置的张力自动控制系统中。
1、最高环境温度不超过40℃； 2、海拔高度不超过2000m； 3、当环境温度为20℃时，相对湿度不大于85%。 注意事项： 1、按额定转矩、转速、功率选用磁滞制动器。严禁超转矩、超功率、超转速使用。 2、运行前须对磁滞制动器进行检查。核定铭牌数据是否为要求的规格；检查联轴器、紧固件是否松动，同轴度是否在允许范围，各接线板接线是否正确，接触是否良好，如有缺陷或不良应予排除或更换；用500伏的兆欧表检查励磁绕组,其绝缘电阻不低于12M Ω。 3、连续大功率运行需要接通压缩空气，利用压缩空气对转子内部及线圈强制气冷，否则高温可能会损坏制动器。如表面温度大于60℃时，应加大通气量，或停机冷却冷却。严禁对制动器加水。 4、制动器不工作时励磁电流必须回零。工作时注意励磁电压、电流，严禁超过额定参数运行。 5、严禁在铁屑粉尘中工作，以防由于磁场作用将粉尘吸入制动器内部。
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
