磁粉制动器的使用非常广泛，上到军用航天器，下至平民生活都有应用。比如在导弹中常用于对尾舵控制，在报纸印刷中常用于对纸张的张力控制。
磁粉制动器相比别的模拟加载器有两大特点：一、加载转矩不随转速变化而变化。这是磁粉加载器特性，因此常用于动力测试系统中对被测件模拟加载。二加载转矩与激磁电流呈线性关系。这个特性是我们非常容易对磁粉制动器施加电控，通过弱电就能控制磁粉制动器按需加载。
磁粉制动器常按安装形式分类。有机座安装出轴式磁粉制动器简称机座式磁粉制动器，有法兰安装出轴式磁粉制动器，有法兰安装空心轴式磁粉制动器，有外壳旋转空心轴式磁粉制动器。
|
型 号
|
技 术 参 数
|

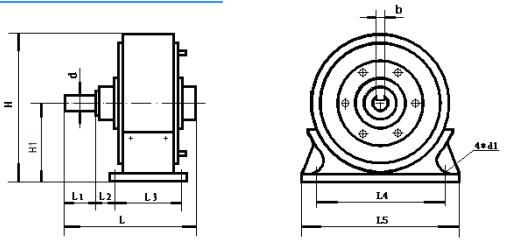

安 装 尺 寸
|
|
额定
转矩
N.m
|
激磁
电流
A
|
滑差
功率
KW
|
冷却
方式
|
d
|
H1
|
H
|
L
|
L1
|
L2
|
L3
|
L4
|
L5
|
d1
|
b
|
|
CZ-0.2
|
2
|
0.6
|
0.15
|
自冷
|
9
|
55
|
105
|
103
|
20
|
32.5
|
26
|
100
|
115
|
5.5
|
削平
|
|
CZ-0.3
|
3
|
0.6
|
0.04
|
自冷
|
12
|
55
|
99
|
78
|
20
|
12
|
16
|
74
|
88
|
7
|
4
|
|
CZ0.5
|
6
|
0.5
|
0.3
|
自冷
|
12
|
72
|
131
|
79
|
20
|
5
|
46
|
100
|
120
|
7
|
4
|
|
CZ-1
|
10
|
0.6
|
0.8
|
水冷
|
12
|
100
|
188
|
140
|
26
|
11
|
70
|
155
|
180
|
9
|
4
|
|
CZ-1-K
|
10
|
0.6
|
0.35
|
自冷
|
12
|
90
|
166
|
120
|
26
|
11
|
70
|
155
|
180
|
9
|
4
|
|
CZ-2
|
20
|
0.6
|
1.6
|
水冷
|
18
|
120
|
220
|
160
|
30
|
20
|
78
|
155
|
185
|
11
|
6
|
|
CZ-2-K
|
20
|
0.6
|
0.4
|
自冷
|
18
|
100
|
186
|
124
|
30
|
14
|
70
|
155
|
180
|
9
|
6
|
|
CZ-5
|
50
|
0.8
|
3.5
|
水冷
|
22
|
150
|
260
|
174
|
35
|
9
|
110
|
185
|
225
|
11
|
6
|
|
CZ-10
|
100
|
1
|
7
|
水冷
|
30
|
165
|
300
|
221
|
55
|
37.5
|
100
|
185
|
220
|
13
|
8
|
|
CZ-20
|
200
|
2
|
10
|
水冷
|
35
|
180
|
330
|
233
|
60
|
30
|
125
|
268
|
300
|
13
|
10
|
|
CZ-30
|
300
|
2.5
|
12
|
水冷
|
45
|
210
|
385
|
270
|
70
|
23
|
150
|
300
|
350
|
13
|
14
|
|
CZ-40
|
400
|
2.5
|
12
|
水冷
|
45
|
210
|
385
|
270
|
70
|
23
|
150
|
300
|
350
|
13
|
14
|
|
CZ-50
|
500
|
2.5
|
14
|
水冷
|
60
|
240
|
440
|
324
|
100
|
19
|
180
|
340
|
400
|
17
|
18
|
|
CZ-100
|
1000
|
2.5
|
18
|
水冷
|
60
|
280
|
522
|
478
|
100
|
31
|
220
|
430
|
500
|
17
|
18
|
|
CZ-200
|
2000
|
3
|
25
|
水冷
|
75
|
325
|
610
|
554
|
110
|
50
|
250
|
520
|
600
|
22
|
20
|
|
CZ- 500
|
5000
|
3
|
40
|
水冷
|
90
|
430
|
818
|
662
|
140
|
50
|
320
|
600
|
700
|
22
|
25
|
|
CZ-1000
|
10000
|
4
|
50
|
水冷
|
120
|
600
|
1125
|
710
|
160
|
40
|
360
|
900
|
1030
|
26
|
32
|
|
CZ-2000
|
20000
|
5
|
75
|
水冷
|
155
|
725
|
1545
|
900
|
180
|
105
|
400
|
1300
|
1450
|
34
|
40
|
技术参数及安装尺寸
型 号
|
技 术 参 数
|
安 装 尺 寸
|
|
额定
转矩
N.m
|
激磁
电流
A
|
滑差
功率
W
|
冷却
方式
|
d
|
D
|
D1
|
D2
|
L
|
L1
|
L2
|
L3
|
d1
|
b
|
|
CZF-0.3
|
3
|
0.6
|
40
|
自冷
|
12
|
88
|
80
|
47
|
75
|
20
|
12
|
5.5
|
4
|
4
|
|
CZF-0.6
|
6
|
0.6
|
80
|
自冷
|
12
|
118
|
62
|
52
|
75
|
20
|
10
|
6.5
|
6
|
4
|
|
CZF-1.2
|
12
|
1
|
120
|
自冷
|
15
|
152
|
65
|
50
|
141
|
30
|
24
|
20
|
6
|
5
|
|
CZF-2.5
|
25
|
1.6
|
200
|
自冷
|
20
|
188
|
78
|
62
|
160
|
40
|
29
|
23
|
6
|
6
|
|
CZF-5
|
50
|
0.8
|
1000
|
水冷
|
25
|
220
|
100
|
74
|
178
|
50
|
24
|
10
|
6
|
8
|
|
CZF- 10
|
100
|
2.5
|
2000
|
水冷
|
30
|
270
|
140
|
100
|
229
|
55
|
35
|
30
|
10
|
8
|
|
CZF- 20
|
200
|
2
|
3800
|
水冷
|
35
|
300
|
150
|
110
|
224
|
60
|
30
|
28
|
10
|
10
|
|
CZF- 30
|
300
|
2.5
|
4000
|
水冷
|
45
|
350
|
195
|
165
|
287
|
95
|
17
|
5
|
10
|
14
|
|
CZF- 40
|
400
|
3
|
4000
|
水冷
|
45
|
350
|
195
|
165
|
287
|
95
|
17
|
5
|
10
|
14
|
|
CZF- 50
|
500
|
2.5
|
5000
|
水冷
|
60
|
400
|
200
|
175
|
327
|
100
|
21
|
4
|
13
|
18
|
磁粉刹车。它以磁粉为工作介质，以激磁电流为控制手段，达到控制制动转矩的目的。其输出转矩与激磁电流呈良好的线性关系，而且与转速或滑差无关，并具有响应速度快、结构简单等优点。

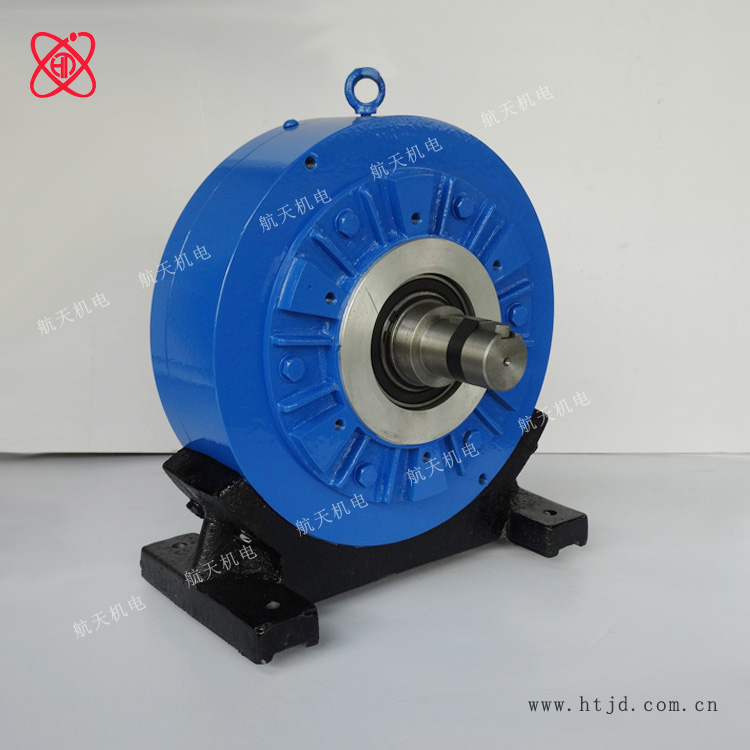

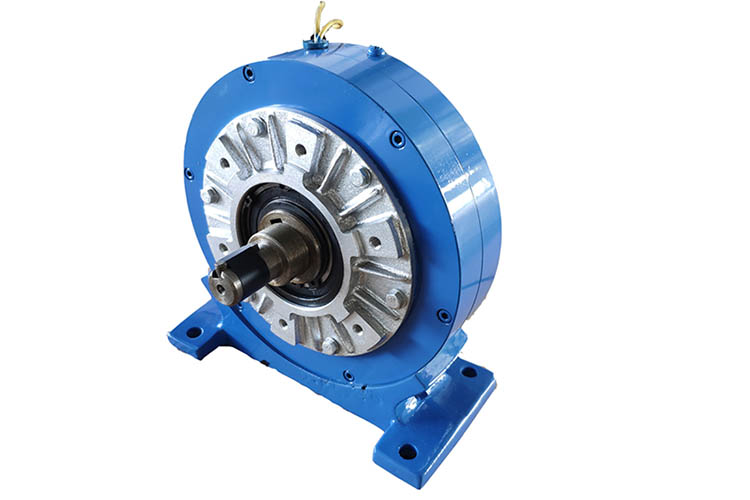

磁粉制动器按冷却方式分为水冷式、风冷式及自然冷却式。按安装形式分为：机座式、空心轴式、法兰式及外壳旋转式。上图中为机座式磁粉制动器。
|
